直流减速电机系列
专业直流电机产品，满足不同扭矩需求
GD-M2430
GD-M2440
GD-M2440A
GD-M2450
GD-M24120
GD-M2430
直流减速电机 · 制动力矩≥18N.m
⚠ 重要提示：电机不是通用件，本页参数仅供参考！欢迎来图来样定制。

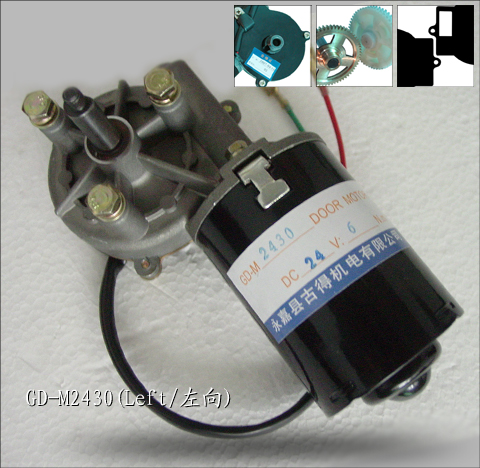

左侧视图

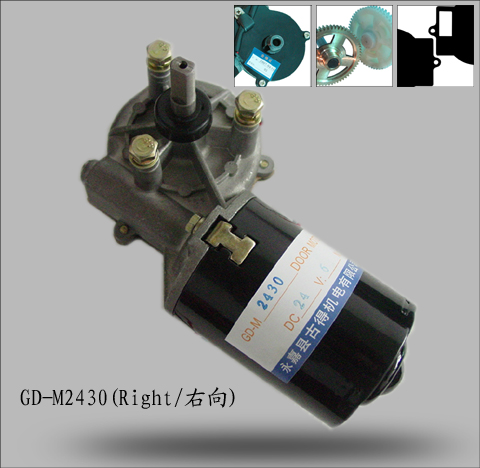

右侧视图
| 空载转速 (r/min) |
空载电流 (A) |
工作力矩 (N.m) |
负载转速 (r/min) |
负载电流 (A) |
制动力矩 (N.m) |
工作温度 (℃) |
噪音 (dB) |
换向力矩 (N.m) |
|---|---|---|---|---|---|---|---|---|
| 55±10% | ≤1.2 | 5 | ≥40±10% | ≤4.5 | ≥18 | -20～60 | ≤55 | ≤6 |
注：1、电机内带抗干扰装置；2、电机根据用户需要，可带信号磁环；3、输出轴可根据用户需要制作（本公司拥有数百种输出轴规格可配套大部分车库门企业）
特性参数
空载转速(n)55 rpm
空载电流(I)0.95 A
结束点转矩(M)18 N.m
结束点电流(I)7.5 A
最高效率点
效率(Eff)28.5%
转速(n)40 rpm
转矩(M)5.5 N.m
电流(I)3.8 A

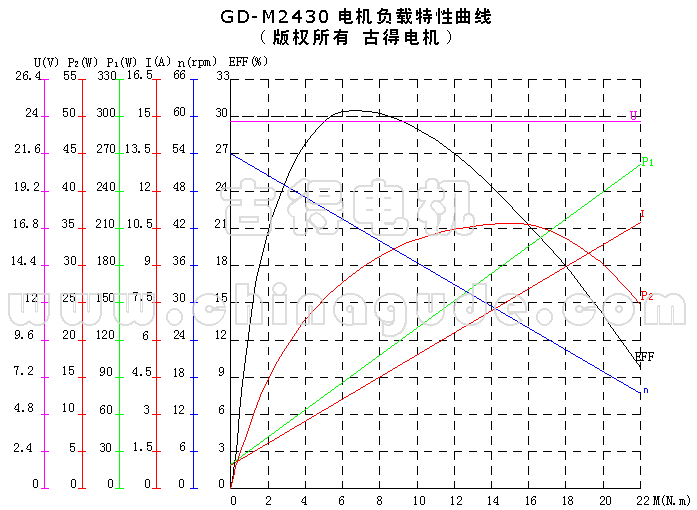

特性曲线图
GD-M2440
直流减速电机 · 制动力矩≥22N.m
⚠ 重要提示：电机不是通用件，本页参数仅供参考！欢迎来图来样定制。

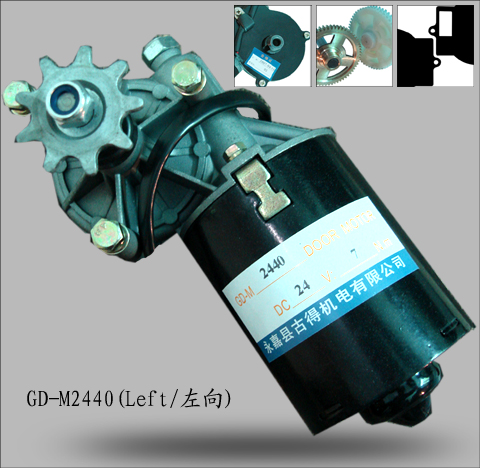

左侧视图

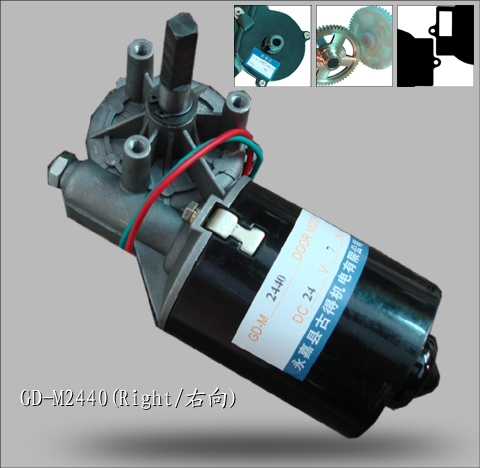

右侧视图
| 空载转速 (r/min) |
空载电流 (A) |
工作力矩 (N.m) |
负载转速 (r/min) |
负载电流 (A) |
制动力矩 (N.m) |
工作温度 (℃) |
噪音 (dB) |
换向力矩 (N.m) |
|---|---|---|---|---|---|---|---|---|
| 50±10% | ≤1.2 | 6 | ≥38±10% | ≤4.5 | ≥22 | -20～60 | ≤55 | ≤7 |
注：1、电机内带抗干扰装置；2、电机根据用户需要，可带信号磁环；3、输出轴可根据用户需要制作（本公司拥有数百种输出轴规格可配套大部分车库门企业）
特性参数
空载转速(n)50 rpm
空载电流(I)0.95 A
结束点转矩(M)22 N.m
结束点电流(I)8.5 A
最高效率点
效率(Eff)28.5%
转速(n)38 rpm
转矩(M)6.5 N.m
电流(I)4.2 A

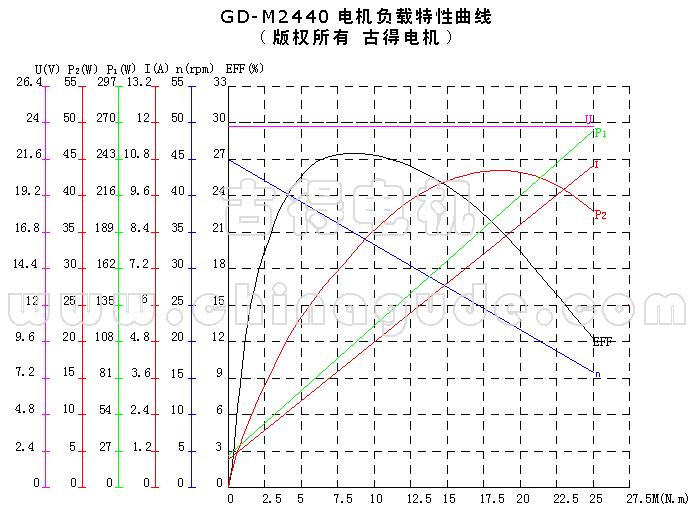

特性曲线图
GD-M2440A
直流减速电机 · 制动力矩≥26N.m
⚠ 重要提示：电机不是通用件，本页参数仅供参考！欢迎来图来样定制。

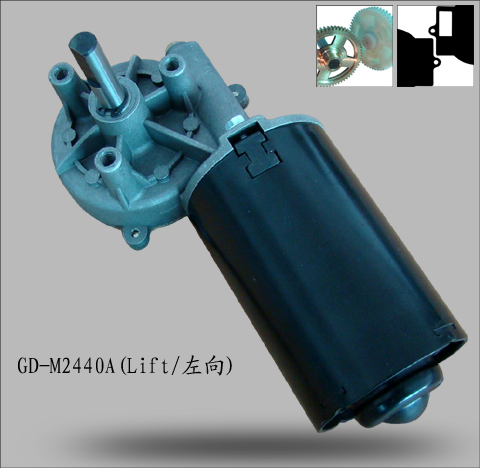

左侧视图

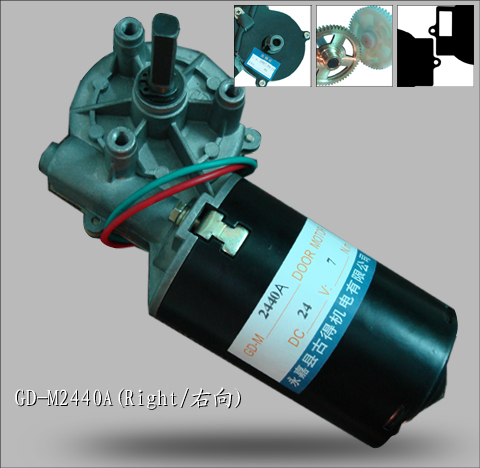

右侧视图
| 空载转速 (r/min) |
空载电流 (A) |
工作力矩 (N.m) |
负载转速 (r/min) |
负载电流 (A) |
制动力矩 (N.m) |
工作温度 (℃) |
噪音 (dB) |
换向力矩 (N.m) |
|---|---|---|---|---|---|---|---|---|
| 45±10% | ≤1.2 | 7 | ≥35±10% | ≤5 | ≥26 | -20～60 | ≤55 | ≤8 |
注：1、电机内带抗干扰装置；2、电机根据用户需要，可带信号磁环；3、输出轴可根据用户需要制作（本公司拥有数百种输出轴规格可配套大部分车库门企业）
特性参数
空载转速(n)46 rpm
空载电流(I)0.93 A
结束点转矩(M)25 N.m
结束点电流(I)10.51 A
最高效率点
效率(Eff)28.64%
转速(n)36 rpm
转矩(M)7.82 N.m
电流(I)4.27 A
特性曲线图
GD-M2450
直流减速电机 · 制动力矩≥29N.m
⚠ 重要提示：电机不是通用件，本页参数仅供参考！欢迎来图来样定制。

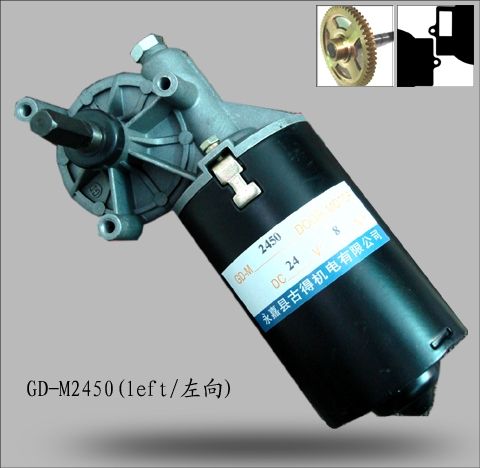

左侧视图

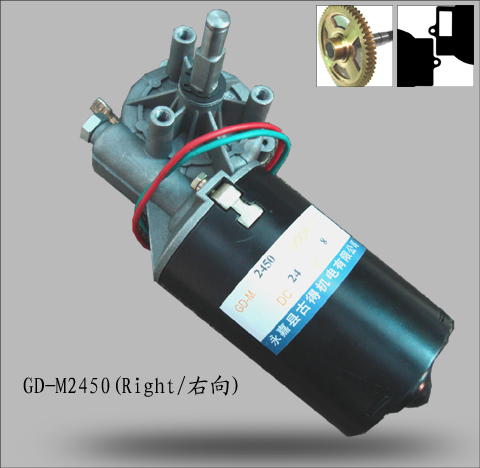

右侧视图
| 空载转速 (r/min) |
空载电流 (A) |
工作力矩 (N.m) |
负载转速 (r/min) |
负载电流 (A) |
制动力矩 (N.m) |
工作温度 (℃) |
噪音 (dB) |
换向力矩 (N.m) |
|---|---|---|---|---|---|---|---|---|
| 55±10% | ≤1.5 | 8 | ≥40±10% | ≤6.5 | ≥29 | -20～60 | ≤55 | ≤10 |
注：1、电机内带抗干扰装置；2、电机根据用户需要，可带信号磁环；3、输出轴可根据用户需要制作（本公司拥有数百种输出轴规格可配套大部分车库门企业）
特性参数
空载转速(n)56 rpm
空载电流(I)1.36 A
结束点转矩(M)37.68 N.m
结束点电流(I)14.39 A
最高效率点
效率(Eff)34.68%
转速(n)42 rpm
转矩(M)10.83 N.m
电流(I)5.71 A

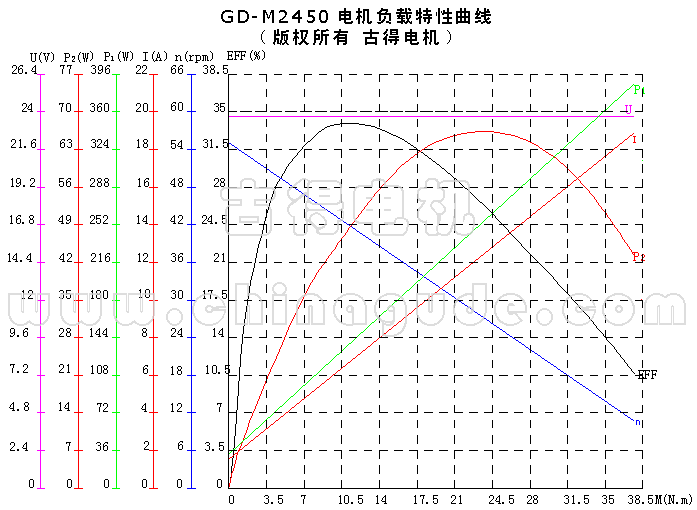

特性曲线图
GD-M24120
直流减速电机 · 制动力矩≥60N.m
⚠ 重要提示：电机不是通用件，本页参数仅供参考！欢迎来图来样定制。

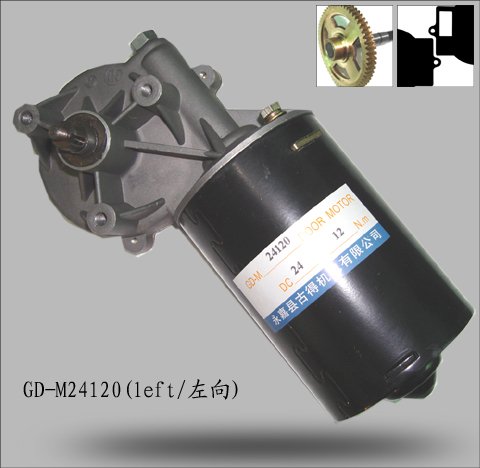

左侧视图

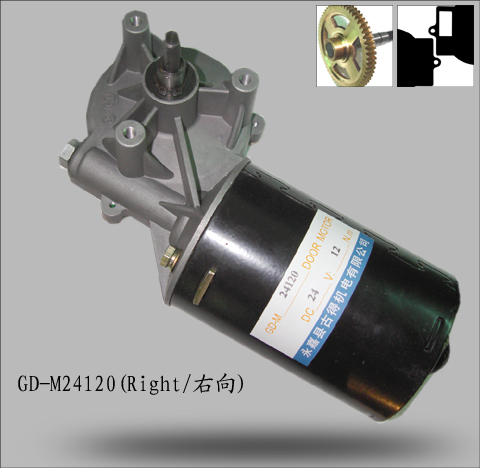

右侧视图
| 空载转速 (r/min) |
空载电流 (A) |
工作力矩 (N.m) |
负载转速 (r/min) |
负载电流 (A) |
制动力矩 (N.m) |
工作温度 (℃) |
噪音 (dB) |
换向力矩 (N.m) |
|---|---|---|---|---|---|---|---|---|
| 40±5% | ≤1.5 | 12 | ≥38±5% | ≤8 | ≥60 | -20～60 | ≤55 | ≤14 |
注：1、电机内带抗干扰装置；2、电机根据用户需要，可带信号磁环；3、输出轴可根据用户需要制作（本公司拥有数百种输出轴规格可配套大部分车库门企业）
特性参数
空载转速(n)36.2 rpm
空载电流(I)0.580 A
结束点转矩(M)84.044 N.m
结束点电流(I)34.784 A
最高效率点
效率(Eff)29.96%
转速(n)32.0 rpm
转矩(M)9.710 N.m
电流(I)4.598 A

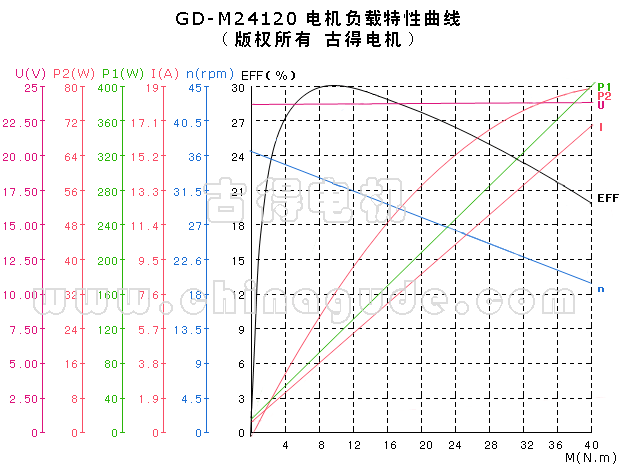

特性曲线图
